Feuchteunempfindliche Holzfaserdämmung für Dach und Fassade

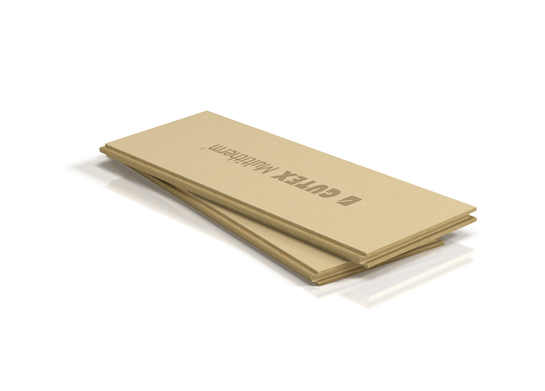

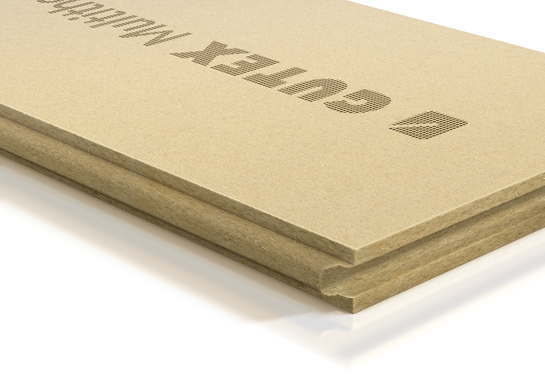

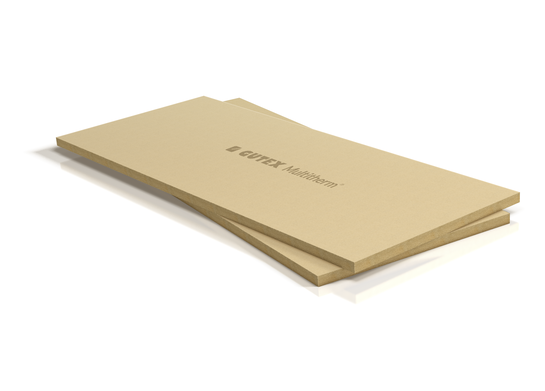

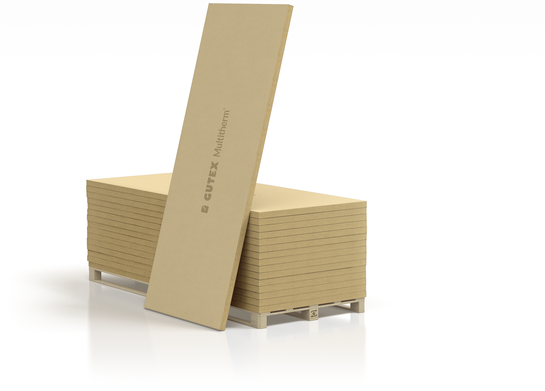

Gutex Multitherm ist eine hydrophobierte Holzweichfaserplatte, die sich ideal für hinterlüftete Fassaden und als diffusionsoffene Aufsparrendämmung eignet. Mit Stärken von bis zu 200 mm ermöglicht sie die effiziente Dämmung von Dach und Fassade in einem Arbeitsgang und spart so Zeit und Kosten. Das Format von 1760 x 600 mm trägt ebenfalls zu einer schnellen Verarbeitung bei – besonders im Dach. Zudem überzeugt die ökologische Multitherm mit exzellenten Wärmedämmeigenschaften dank niedriger Wärmeleitfähigkeit (λD 0,040 W/mK) und hervorragender Wärmespeicherkapazität.
- Multitherm ist UDP-A-klassifiziert. Sie entspricht somit laut ZVDH allen Anforderungen an eine Unterdeckplatte
- In der Fassade bis zu 4 Monate frei bewitterbar durch Hydrophobierung
- Zeitsparende Verlegung dank hoher Maßgenauigkeit und großem Format
Zertifikate & Prüfsiegel
Wärmeleitfähigkeit Nennwert λD
0,040 W/mK
Wärmeleitfähigkeit Bemessungswert λB
0,042 W/mK
Produktdetails
Natürliche und nachhaltige Aufsparrendämmung mit Multitherm
Speziell im Dach eignet sich die recyclebare Holzfaserplatte Multitherm ab einer Dicke von 60 mm auch als Aufsparrendämmung. Die Platte ist nach dem Verlegen zu fixieren und unverzüglich mit einem Unterdach zu schützen. In Kombination mit Unterdeckbahnen von Gutex Partnern wie Ampack, ProClima, Isocel oder Würth gelingt es sogar, flach geneigte Dächer ≤10° bis ≥5° Dachneigung diffusionsoffen zu realisieren – für mehr bauphysikalische Sicherheit und Wohnbehaglichkeit. Alternativ kann auch Multiplex-top ab 15° Dachneigung als regensichere Unterdeckung verwendet werden.
- Beidseitig verlegbare Wärmedämmung – im Neubau und bei der Sanierung
- Ermöglicht diffusionsoffene Flachdächer in Kombination mit geeigneter Unterdeckbahn
- Recycelbar, hergestellt in Deutschland
Inhaltsstoffe
- Unbehandeltes Tannen- und Fichtenholz
- 4 % PUR-Harz
- 1,0 % Paraffin
Gutex Multitherm: perfekt für hinterlüftete Fassaden und als Aufsparrendämmung

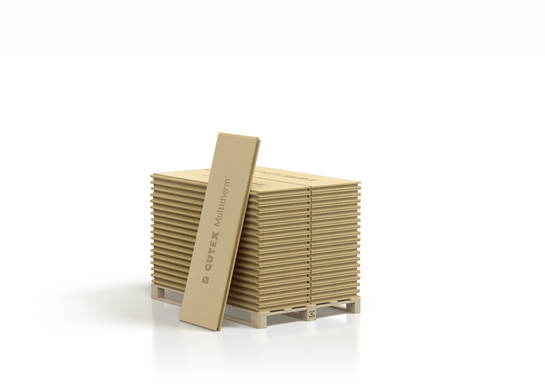

Lagerung und Verarbeitung
- Multitherm trocken lagern und verarbeiten.
Zuschnitt
- Zuschnitt erfolgt mit den gängigen Holzbearbeitungsmaschinen. Gesetzliche Vorgaben zum Umgang mit Holzstaub sind zu beachten.
Wichtige Hinweise

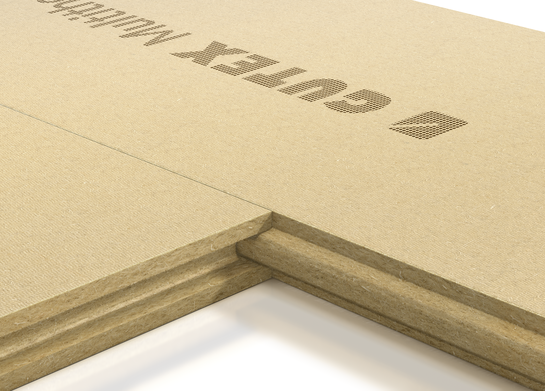

- Platten kreuzweise zur Tragkonstruktion, passgenau und fugendicht verlegen.
- Kreuzfugen sind unzulässig.
- Beschädigte Platten dürfen nicht verlegt werden.
- Platte darf statisch nicht angesetzt werden.
- Erhöhte Feuchtebelastungen raumseitig sind zu vermeiden.
- Verschiedene Hersteller bieten Beratung und statische Empfehlungen zu geeigneten Schrauben an, die bequem per Formular angefordert werden können.

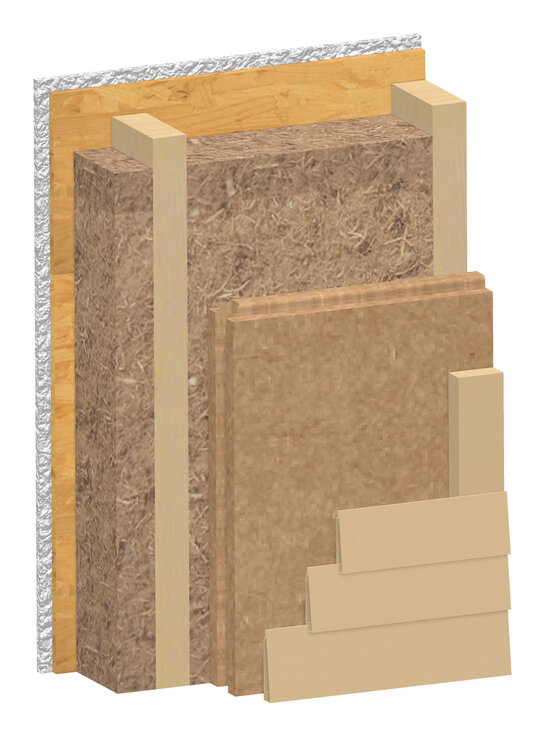

Verwendung in der Wand (auf Mauerwerk, Massivholz, hinterlüftete Fassaden)
Rastermaße beachten:
- Plattendicke 40 mm: max. Raster 62,5 cm
- Plattendicke 60–100 mm: max. Raster 83,5 cm
- Plattendicke 120-200 mm: max. Raster 93,5 mm
- Sofort mit Hinterlüftungslattung befestigen.
- Stoßversatz mindestens 30 cm einhalten.
- Befestigung bei Anwendung für hinterlüftete Fassade s. Technisches Datenblatt (Link).
- 4 Monate frei bewitterbar.
Verwendung in der Wand (auf Mauerwerk, Massivholz, hinterlüftete Fassaden)
Rastermaße beachten:
- Plattendicke 40 mm: max. Raster 62,5 cm
- Plattendicke 60–100 mm: max. Raster 83,5 cm
- Plattendicke 120-200 mm: max. Raster 93,5 mm
- Sofort mit Hinterlüftungslattung befestigen.
- Stoßversatz mindestens 30 cm einhalten.
- Befestigung bei Anwendung für hinterlüftete Fassade s. Technisches Datenblatt (Link).
- 4 Monate frei bewitterbar.

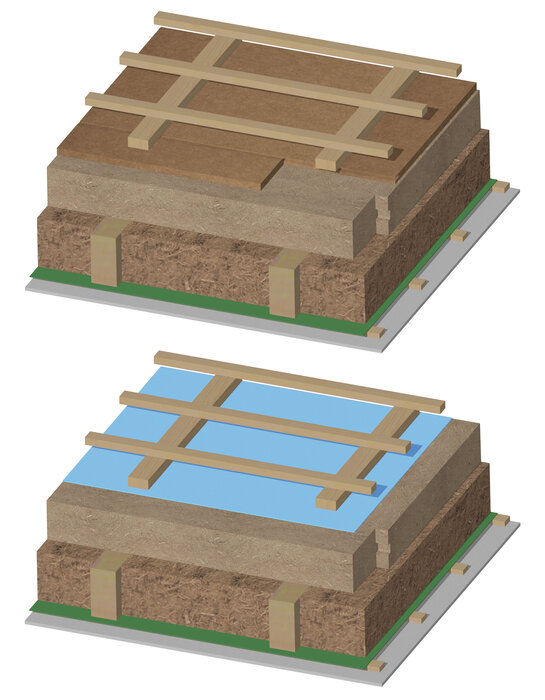

Verarbeitung im Dach (Aufsparrendämmung)
- Nur Multitherm ab 60 mm Dicke verwenden.
- Maximales Rastermaß für die Sparrenebene: 90 cm.
- Stoßversatz von Reihe zu Reihe um mindestens 1 Sparrenachsmaß.
- Sparrenzwischenräume sind nicht begehbar.
- Nach Verlegung die Platte fixieren und unverzüglich mit einer Unterdeckung (z. B. Multiplex-top oder geeigneter Bahn) schützen. Dämmplatte und Unterdeckung abschließend mit Konterlatte gemäß statischen Erfordernissen befestigen. Formulare zur Anforderung von objektbezogenen Schraubenbemessungen bei Herstellern sind hier
zu finden. - Multitherm ist kein tragendes Bauteil (z. B. Schneelasten).
Befestigungen bei Anwendung in hinterlüfteten Fassaden

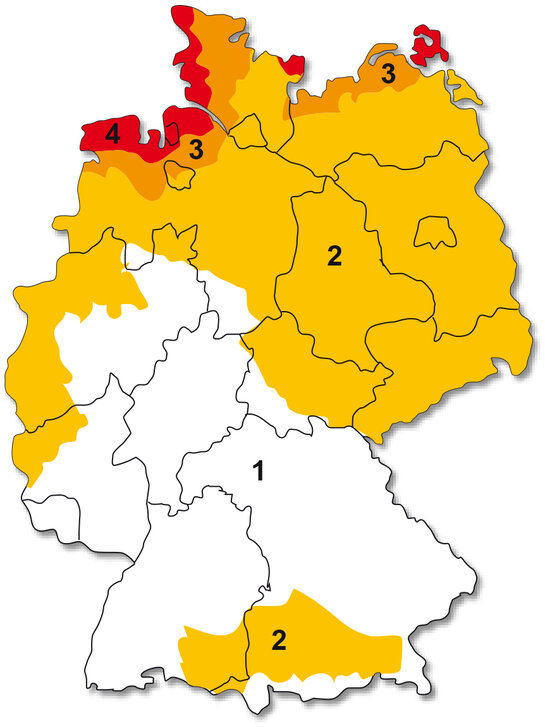

In Tabelle 1 sind für Bauwerke bis 10 m und von 10 bis 18 m Höhe der Geschwindigkeitsdruck nach DIN 1055-4:2005-03, sowie der Winddruck für die jeweiligen Windzonen angegeben. In Abbildung 1 ist die Windzonenkarte gemäß DIN 1055-4:2005-03, Anhang A dargestellt.
| Windzone | Windsog (kN/m²) bei Gebäuden mit einer Fassadenhöhe | ||||
|---|---|---|---|---|---|
| bis 10 m | von 10 m bis 18 m | ||||
| Eckbereich A | sonstige Bereiche B | Eckbereich A | sonstige Bereiche B | ||
| 1 | Binnenland | -0,7 | -0,4 | -0,91 | -0,52 |
| 2 | Binnenland | -0,91 | -0,52 | -1,12 | -0,64 |
| Küste und Inseln der Ostsee | -1,19 | -0,68 | -1,4 | -0,8 | |
| 3 | Binnenland | -1,12 | -0,64 | -1,33 | -0,76 |
| Küste und Inseln der Ostsee | -1,47 | -0,84 | -1,68 | -0,96 | |
| 4 | Binnenland | -1,33 | -0,76 | -1,61 | -0,92 |
| Küste der Nord- und Ostsee und Inseln der Ostsee | -1,75 | -1 | -1,96 | -1,12 | |
| Inseln der Nordsee | -1,96 | -1,12 | – | – | |
Tabelle 1: Geschwindigkeitsdruck nach DIN 1055-4:2005-03 für Bauwerke bis 10 m und von 10 bis 18 m Höhe, sowie der
mit den genannten aerodynamischen Beiwerten ermittelte Winddruck für die jeweilige Windzone angegeben
Windlastzone 1 → 22,5 m/s
Windlastzone 2 → 25,0 m/s
Windlastzone 3 → 27,5 m/s
Windlastzone 4 → 30,0 m/s
In nachfolgender Tabelle 2 sind zur Vereinfachung die gemäß Tabelle 1 errechneten Winddrücke in die Windsogkategorien 1 bis 4 unterteilt. Diese Windsogkategorien sind sinnvoll aus den Werten nach Tabelle 1 zusammengestellt worden und haben nichts mit den Windzonen nach DIN 1055 gemeinsam. Weiterhin sind die erforderlichen Nägel und der Maximalabstand der Nägel bei einem Abstand der Rippen untereinander von 62,5 cm und 83,5 cm angegeben.
| |
Gutex Multitherm 40 mm | Gutex Multitherm 60 mm | ||||||
|---|---|---|---|---|---|---|---|---|
| Max. Abstand der Nägel in cm Nägel 4,6 × 160 (Kopfdurchmesser min. 8 mm) Rippenabstand von 62,5 cm Konterlattenquerschnitt 40 × 60 mm |
Max. Abstand der Nägel in cm Nägel 4,6 × 160 (Kopfdurchmesser min. 8 mm) Rippenabstand von 62,5 cm (und 83,5 cm) Konterlattenquerschnitt 40 × 60 mm |
|||||||
| Eigengewicht Fassade [kN/m²] |
Windsog [kN/m²] | Windsog [kN/m²] | ||||||
| 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | |
| -0,68 | -1,00 | -1,33 | -1,96 | -0,68 | -1,00 | -1,33 | -1,96 | |
| 0,3 | 40 | 33 | 27 | 20 | 40 (30) | 33 (24) | 27 (20) | 20 (15) |
| 0,6 | 27 | 24 | 20 | 16 | 27 (20) | 24 (17) | 20 (15) | 16 (12) |
| 0,9 | 20 | 18 | 16 | 14 | 20 (15) | 18 (14) | 16 (12) | 14 (10) |
Multitherm ab 80 mm Dicke muss mit zugelassenen Schrauben befestigt werden. Formulare zur Anforderung von objektbezogenen Schraubenbemessungen bei Herstellern sind hier zu finden.
| Rohdichte ρ | ~ 140 kg/m³ |
| Dampfdiffusion (μ) | 4 |
| Nennwert Wärmeleitfähigkeit λD | 0,040 W/mK |
| Bemessungswert Wärmeleitfähigkeit λB | 0,042 W/mK |
| Druckspannung Festigkeit | ≥ 70 kPa |
| Kurzzeitige Wasseraufnahme | ≤ 1 kg/m² |
| Strömungswiderstand | ≥ 60 kPa s/m² |
| Spezifische Wärmekapazität | 2100 J/kgK |
| Brandverhalten Euroklasse nach DIN EN 13501-1 | E |
| Produktnorm | DIN EN 13171 |
| Palettenkennzeichnung | WF-EN 13171-T4-WS1,0-DS(70,-)2-CS(10/Y)70-TR7,5-MU4-AF100 |
| Zugfestigkeit senkrecht zur Plattenebene | ≥ 7,5 |
